一、儀器用途

CDM-812采用優良的無限遠光學係統與模塊化的功能設計理念，可以方便升級係統，實現偏光觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。 ，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。

二、係統簡介

無限遠透反射金相顯微鏡係統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像並能將所需要的圖片進行編輯、保存和打印。

係統組成：

三、儀器特點

集多項首創於一身，從外觀到性能都緊跟國際設計風格，多檔分光比觀察頭提供全新舒適的大視野體驗。致力於拓展工業領域全新格局，為客戶提供完善的工業檢測解決方案。整合了金相顯微鏡技術優勢，以優異的成像性能、舒適的操作體驗，為客戶提供高性價比的金相分析及工業檢測解決方案,LMPlan係列長工作距金相物鏡，提升色差校正水平，同時調整膜係設計，進一步提升圖像分辨率與色彩還原性采用新生兒睡床最 佳舒適角度（30°）的觀察筒，能夠緩解用戶在長時間工作狀態下的緊張與疲勞，保證最 佳觀察狀態。觀察筒上的刻度，方便用戶自行調節瞳距範圍。

高眼點超寬視野平場目鏡

匹配超寬視野觀察筒，目鏡觀察視場範圍也由傳統的22mm躍升至25mm以及26.5mm,提供更加平坦的觀察範圍，提高工作效率，更大值域屈光度調節範圍可滿足更多用戶的使用需求。目鏡采用定位銷結構，方便視度調節。可翻疊橡膠眼罩防止外部雜散光線幹擾，戴眼鏡用戶可將眼罩翻下，防止眼鏡接觸目鏡，劃傷眼鏡和目鏡。

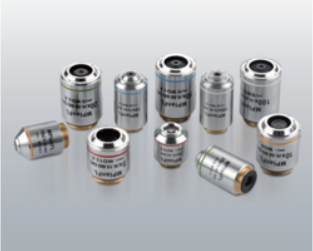

無限遠長工作距離半複消色差明暗場金相物境

明暗場物境隻需一個鏡頭就能勝任明場、暗場、偏光、微分幹涉觀察。暗場圖像亮度得到增強，提高了樣品的檢出能力。嚴格挑選高透過率的鏡片和先進的鍍膜技術，真實還原樣品的自然色彩，明暗場物境采用鋁製外套，大大減輕了重量，對防止環境汙染，改善物境的操控性做出了貢獻。半複消色差設計具有色差校正性能，提高了觀察圖像的襯度，清晰度。長工作距離物境廣泛使用於各種檢測領域，輕鬆實現無損檢測。

物境轉換器，多孔可選

多孔物境轉換器可以對同一個標本的觀測點進行連續的更加合理的低、中、高放大倍率觀察。全新的物境轉化器將光軸與轉動軸之間的夾角降低到15º，提高了對中精度和齊焦精度，且外觀更加緊湊。

右手位平台，帶鎖緊裝置

4英寸大行程機械平台，適用範圍廣，帶Y軸移動鎖定功能，完全鎖緊後約束Y軸的移動，可用於橫向檢測， 防止陣列器件檢測時出現漏檢現象。4英寸玻璃載物台板可用於透射光觀察。

多檔分光比觀察頭

采用寬光束成像係統設計，支持26.5mm的超寬視野觀察，帶給您全新的大視野體驗。

兩檔式正像鉸鏈三目觀察筒，保證樣品的移動方向與通過目鏡觀察到的方向一致，使操作更加得心應手。

三擋式鉸鏈三目觀察筒，在成像光纖100%用於雙目觀察三目攝影的基礎上，增加一檔20%用於雙目觀察，80%用於顯微攝影，方便用戶同時對鏡下圖像與視頻圖像進行對比觀察；

偏振係統

偏振係統包括起偏器和檢偏器，可做偏光檢測，在半導體和PCB檢測中，可消除雜光，細節更清楚。檢偏器分為固定式檢偏器和360º旋轉式檢偏器。360º旋轉式檢偏器可在不移動標本的情況下，方便的觀察標本在不同偏振角度光線下呈現的狀態。可在偏振係統的基礎上加載微分幹涉器，建立諾曼爾斯基微分幹涉襯比係統。

諾曼爾斯基微分幹涉襯比係統

全新研發的DIC微分幹涉組件，可以將明場觀察下無法檢測

細微高低差，轉化為高對比度的明暗差並以立體浮雕形式表現出來，如LCD導電粒子，精密磁盤表麵劃痕等。

中性密度濾色鏡連動明暗場觀察設計

照明器前端的撥杆可使用明暗場觀察切換更加方便，並帶有中性密度濾色鏡聯動功能。由於暗場觀察時通常需要將光源開得比明場觀察更亮，此功能設計可以避免用戶在由暗場切換至明場時，眼睛不會受到強光的刺激，提高使用的舒適性。

濾色片

鏡座上裝有3個濾色鏡，另外還可以選裝第四個，拉杆設計可以很容易將濾色鏡移入/移除光路。

調焦機構

鏡座底側低手位調光裝置，可靈活調節光線強弱，並在數字調光屏上顯示相應電壓。可配合左手位粗調焦，提高工作效率。左右低手位粗微同軸調焦機構，帶鬆緊調節裝置。粗調行程25mm，微調精度1um，可用於測量Z軸方向極細微物體的高度，如踢球。

透反射照明裝置，光源兼容

12V100W超長壽命燈箱，采用PHILIPS 7724型鹵素燈，為係統提供充足、均勻的照明環境。搖出式消色差聚光鏡係統，優化柯拉照明低倍表現，有效正色差球差，得到理想的圖像。

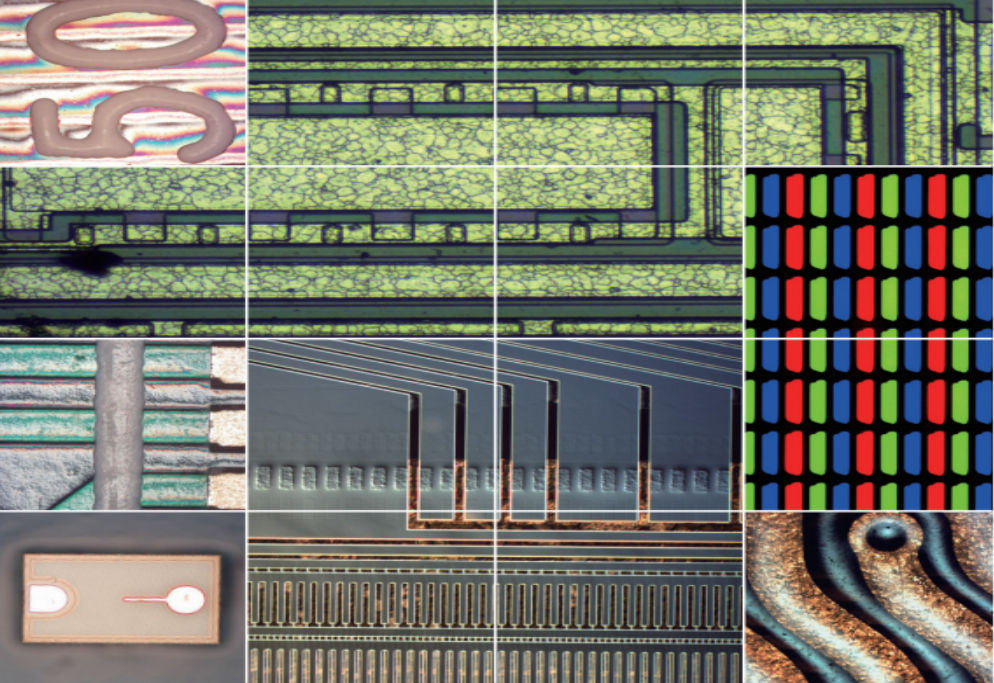

實拍效果圖

儀器參數

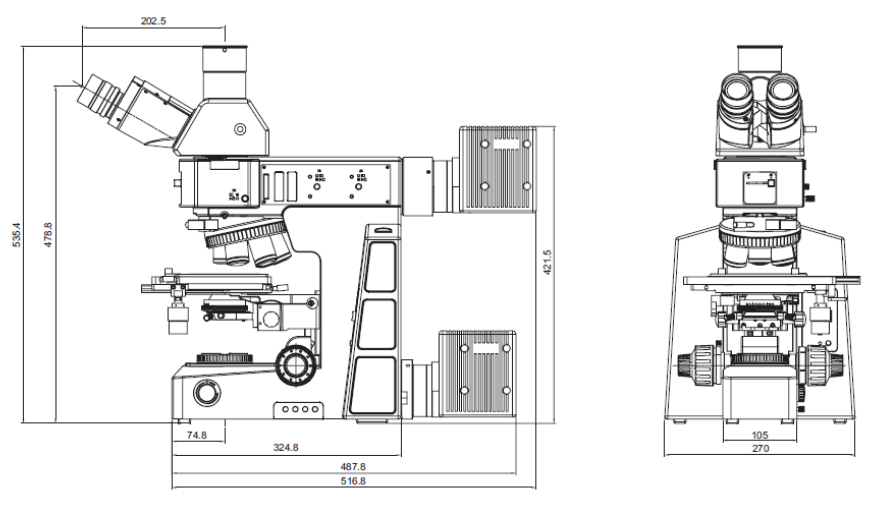

機器尺寸圖
