一、產品描述

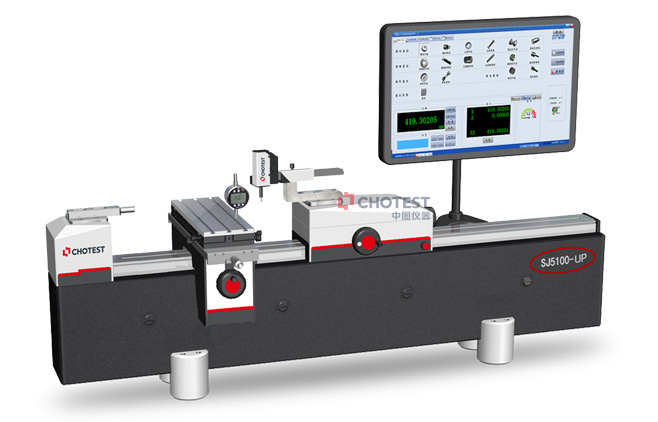

　　SJ5100-UP係列超高精度光柵測長機采用進口超高精度光柵測量係統、超高精密研磨直線導軌、高精度溫度補償係統、雙向高精度恒測力係統（專利）、高性能計算機控製係統技術，實現各種長度參數的高精度測量。通過超高精密研磨直線導軌保證測量行走的高穩定性及高直線度，采用進口超高精度光柵測量係統記錄接觸測量中的長度方向坐標，由計算機將數據與測力裝置、溫度傳感器的反饋數據及阿貝誤差修正數據進行合成（由於導軌穩定性高及超高的直線度，因此儀器由於阿貝誤差修正造成的不確定度非常小，從而達到超高的測量精度）。按被測件參數的相關定義及公式進行分析，計算獲得相關長度參數。

　　操作者裝好被測件，在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數後，移動頭座接觸被測件，調整五軸工作平台及頭尾座找到拐點，采樣完成得到當前測量數據，係統可以實時顯示測量結果，自動計算出被測件的各項參數（如檢測螺紋規，則可換算顯示出螺紋中徑），並根據係統內置的標準數據庫對被測件的各項參數進行合格判定，整個測量過程不超過3分鍾，檢測結束後自動生成檢定結果。

　　儀器測量原理符合JJG 343-2012 光滑極限量規檢定規程、JJG 146-2011 量塊檢定規程、JJG 21-2008千分尺檢定規程、JJG 22-2014內徑千分尺檢定規程、JJG 62-2017塞尺檢定規程、JJF 1207-2008三針/針規檢定規範、JJF 1345-2012圓柱螺紋量規校準規範（公差參考GB/T 3934-2003）等長度檢定規程規範。

　　係統軟件為簡體中文操作係統，操作方便。

二、產品功能

1.檢測量塊、塊規、光滑環塞規、螺紋環塞規、光滑卡規、千分尺校對杆、兩點內徑千分尺、光滑錐度環塞規（選配）、螺紋錐度環塞規（選配）、花鍵環塞規（選配）、尺類（外徑千分尺、數顯及遊標卡尺、深度千分尺、三爪內徑千分尺等手動檢定，選配）、表類（百分表、千分表、杠杆表等手動檢定，選配）等量具量規；

2.檢測各種類國標（GB）、ISO（國際）、BS（英製）、ANSI（美標）、DIN（德標）、JIS（日標）量規。量塊、量規、螺紋規、尺類、千分尺校對杆、卡規等及其它標準數據庫，滿足國內客戶需求；

3.滿足多種檢定規程、標準，根據規程、標準自動進行檢測結果判定；

4.界麵友好，更符合中國用戶操作習慣；

5.測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；

6.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；

7.可將檢定數據輸出到Word、Excel、PDF文檔；

8.具有數據備份和還原數據庫功能；

9.輸出多種Word格式報表，並支持完全的自定義報表，定製檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方麵的要求；

10.可根據客戶需求定製標準（選配）。

三、性能特點

1.全程直接測量：

　　SJ5100-UP係列光柵測長機采用超高精度進口長玻璃光柵尺作為長度方向定位，可進行高精度全行程直接測量。

2.高精度、高穩定性：

1）零膨脹超高精度光柵測量係統，分辨力達到0.01μm，測量精度高；

2）超高精密特製研磨級直線導軌係統，導軌直線度極高，導軌角擺極小，導軌材料耐磨性好、保證係統高精度穩定可靠的工作；

3）進口特殊材料製作的高剛性、無變形測杆，保證測試數據的真實采集；

4）采用高精度穩定的大理石基座，保證了在頭座及五軸工作台的移動過程中不會產生變形以及儀器不受外界震動幹擾，保證了儀器的穩定可靠；

5）采用緊湊型摩擦驅動結構，保證了頭座移動過程中的穩定性。

3.雙向高精度恒測力係統（專利）：

1) 專利型雙向高精度恒測力係統，采用特殊及雙向受力彈性結構，測力恒定性好，減小了測力對測量結果的影響，保證了極高的係統測量精度；

2) 測力通過調節杆手動連續可調；

3) 測力傳感器原理避免了儀器台麵不水平及周圍環境振動引起的測力變化帶來的測量誤差。

4.智能化管理與檢測軟件係統：

1）儀器操作界麵友好，操作者很容易即刻基本掌握儀器操作，使用十分簡便；

2）10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；

3）集成眾多長度標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄；

4）測量範圍廣，可滿足絕大多數類型的量規、量塊等長度參數測量；

5）軟件配備快速找拐點指示功能，方便客戶快速便攜地找到被測件的拐點；

6）純中文操作軟件係統，更好的為國內用戶服務；

7）打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；

8）本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。

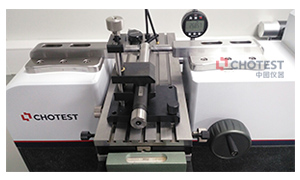

5.高性能五軸工作台：

1）X，Y，Z三軸采用高性能交叉滾子導軌：摩擦力極小，穩定性好，承載高；

2）Y軸平移、傾斜、水平旋轉設計了高調節細度的結構，方便客戶更好地找到三個軸的拐點；

3）Z軸及Y軸可選配置數顯裝置，可連接將數據傳輸到電腦，可用於錐度環塞規測量。

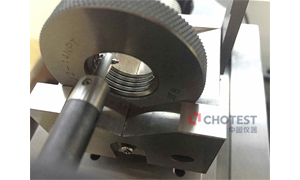

6.高性能螺紋環規測量裝置：

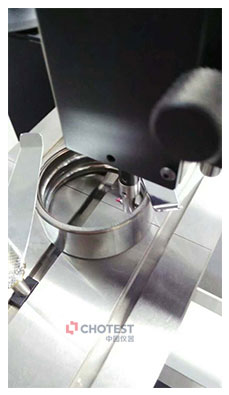

　　配置高性能螺紋環規測量裝置，可測量小螺紋環規，同時可完成極小的光滑環規檢測；測量力為電子測力，由軟件選擇；

四、環境條件

參考環境溫濕度：

• 溫度：20±0.5℃，波動度不超過0.2℃/小時

• 相對濕度：20~60%。

校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場。

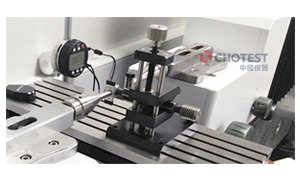

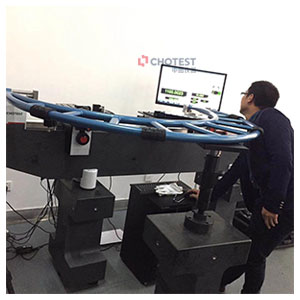

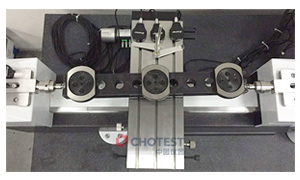

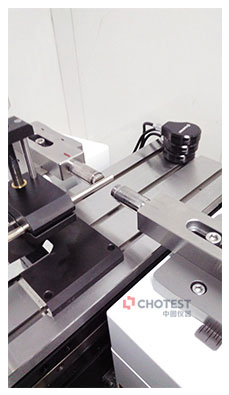

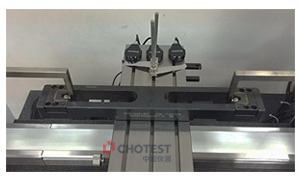

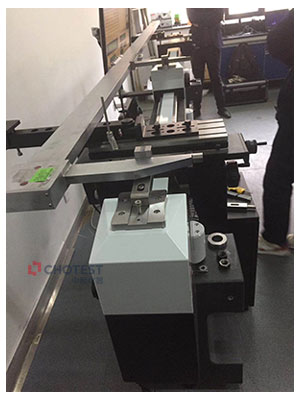

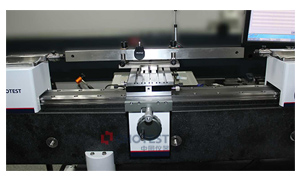

典型應用：

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
