一、產品簡介

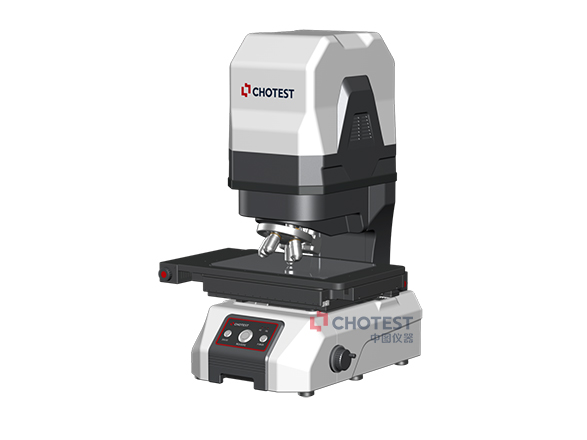

　　MX3200顯微尺寸測量儀將顯微成像與傳統影像測量相結合，實現了微小特征的大範圍測量。配置電動塔台，可自動切換到不同的倍率，探測各種精密微觀二維尺寸特征。尺寸測量功能豐富，可進行各種二維尺寸點、線、圓等的測量和形位公差的評價。

　　MX3200顯微尺寸測量儀可用於精密機械、光通訊器件、精密模具、磁性材料、精密衝壓、手機精密配件、醫療器械、鍾表、刀具、計量檢測等領域。

二、產品優勢

大倍率，超清晰，高精密

1.塔台可以搭載20X、50X的物鏡，實現更細小尺寸的測量。

2.超精密顯微光學係統，微小的尺寸特征成像清晰。

3.高精度定位，亞像素自動提取，每次都能獲得統一穩定的測量結果。

操作靈活、簡單

1.電動塔台可以自動切換不同的倍率。

2.精密操作手柄可快速完成載物台平移和Z向定位。

3.一鍵自動對焦，任何人都能正確對焦。

4.軟件操作界麵簡潔直觀，任何人都能輕鬆設定和測量。

自動、批量、快速測量

1.程序匹配工件坐標係，自動執行測量流程。

2.CNC固定坐標係模式下，可快速精確地進行批量測量。

3.自動保存測量結果，測量完成後可自動輸出測量報告，形式多樣。

三、測量軟件

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標係：儀器坐標係、點線、兩點 X、兩線等工件坐標係；圖像配準坐標係；可平移、旋轉、手工調整坐標係。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

記錄管理功能

1.將所有測量記錄進行集中式管理。

2.CNC測量支持掃碼槍輸入。

3.按工件型號、工件名稱、檢測日期、工件識別碼等進行查詢。

數據輸出功能

1. 可輸出Excel、Word、 TXT 報表和 AutoCAD 文件。

2. 支持實時輸出至 excel 模版，可定製模版。

3. 輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控製圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

1. 4. 支持Q-DAS傳輸，支持定製遠程數據對接。

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
